Vertikalna naslagana laserska dioda

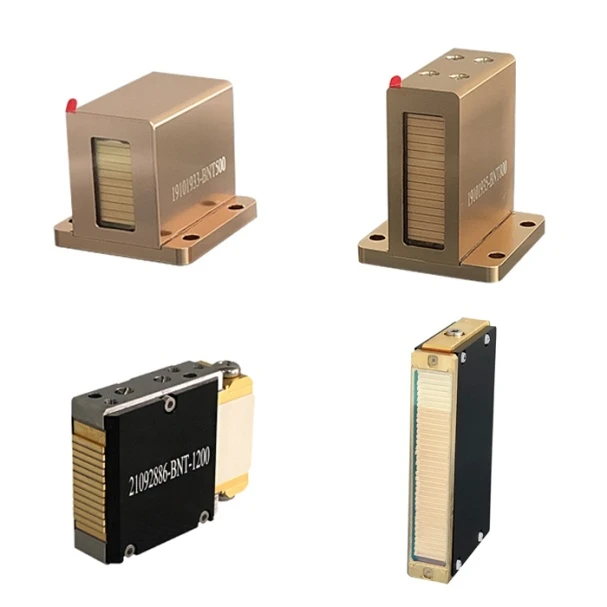

Vertikalna naslagana laserska dioda sastoji se od brojnih diodnih laserskih šipki raspoređenih okomito, od kojih svaka radi u seriji. Ovaj raspored omogućava manji otisak i kompaktniji dizajn. Nadalje, optika za oblikovanje snopa može se pričvrstiti na diode za oblikovanje snopa i kolimacijske leće za fokusiranje pojedinačnih izlaznih zraka u jedan izlazni snop velike snage (kao kod direktnih diodnih lasera).

Macro Channel

Micro Channel

VCSEL Stack

Laserske diode sa vertikalnim naslagama iz BrandNew-a su visoko-snažni, aktivno hlađeni laserski snopovi s kolimacijom, dizajnirani za primjene kao što su pumpanje čvrstih i optičkih lasera, obrada materijala, a vertikalno naslagane laserske diode su ključne komponente koje se koriste za lasersko uklanjanje dlačica, laser obnavljanje kože, smanjenje bora i oftalmologija, fotodinamička terapija da spomenemo samo neke.

Vertical Stack laserski niz radi korišćenjem nauke o poluprovodnicima i specijalnog poluprovodničkog materijala za proizvodnju laserske svetlosti. U laserskoj diodi, ovaj materijal je napravljen na takav način da ima više pobuđenih elektrona nego relaksiranih elektrona, što uzrokuje da pobuđeni elektroni laseriraju kada se laserski niz s vertikalnim slojem smiri. Ovo stvara fokusiranu monokromatsku svjetlost koja se zove laser. Riječ "dioda" u "laserskoj diodi" znači da je napravljena kao određeni osnovni poluvodički uređaj, nazvan dioda pn spoja, tako što se dva poluvodička materijala slažu na poseban način kako bi se stvorili pravi uvjeti za laser. Vertikalni stack laserski niz je poput grupe laserskih dioda koje rade zajedno u paketu ili nizu. Vertical Stack laserska postavka čini kombinovani laser jačim i moćnijim. Vertical Stack laserski niz su važni uređaji koji koriste medije optičkog pojačanja i rezonantne šupljine za proizvodnju svjetlosti. Dizajn ovih komponenti je kritičan za moderne lasere. Prikazana je šema laserske šupljine, uključujući opcioni filter selektivni mod za režime šupljine. Vertikalni stack laserski niz koji pojačava medij apsorbira zračenje, ali ga može pojačati koristeći ulaznu energiju, proizvodeći svjetlost. Rezonantna šupljina podržava više modova, a ako pojačanje prevaziđe gubitke, mod dostiže prag i emituje koherentno svjetlo.

Laserske diode obično rade u skoro infracrvenom do vidljivom spektru, sa talasnim dužinama od približno 400 do 2000 nanometara (nm). Ovaj opseg talasnih dužina je koristan za različite primene koje zahtevaju određenu boju emisije svetlosti. Vrijedi napomenuti da se specijalizirane laserske diode također mogu koristiti izvan ovog raspona za specifične industrijske, naučne i medicinske svrhe.

Uzmimo 808nm diodni laser s vertikalnim stakom kao primjer:

808nm vertikalni stack diodni laser odnosi se na specifičnu vrstu laserske diode koja emituje svjetlost na talasnoj dužini od približno 808 nanometara (nm). Ovo spada u blisko infracrveno područje elektromagnetnog spektra. 808nm Vertical Stack array diodni laser predstavlja talasnu dužinu laserskog izlaza. 808nm Vertical Stack array diodni laser koji emituje na ovoj talasnoj dužini ima različite primene, uključujući medicinske procedure, obradu materijala, telekomunikacije i naučna istraživanja. U medicinskom polju, 808nm Vertical Stack array diodni laser se često koristi u dermatologiji za uklanjanje dlaka i tretmane kože zbog njihove sposobnosti da ih melanin apsorbira u folikulima dlake i kožnom tkivu. Osim toga, ovi 808nm vertikalni diodni laser s stack nizom se koriste u sistemima laserskog pumpanja, a njihova specifična talasna dužina je vrlo pogodna za određene vrste lasera u čvrstom stanju.

808nm Vertical Stack array diodni laserski poluvodički laserski modul proizvod je dizajniran za aplikacije za uklanjanje dlaka s diodnim laserskim laserom s vertikalnim stackom. 808nm vertikalni stack diodni laser može pružiti do 10 laserskih šipki u vertikalno naslaganom paketu kako bi se formirao laserski izlaz velike snage, s najvećom kontinualnom izlaznom svjetlosnom snagom lasera s jednom trakom od 100W. Ovaj 808nm vertikalni diodni laser sa stack nizom usvaja tehnologiju laserskog slaganja šipki visoke gustine sa malim razmakom između šipki, tako da modul može dobiti laserski izlaz visoke svjetline, zadržavajući malu veličinu, pružajući efikasan rad. 808nm vertikalni stack niz diode lasera izlazna snaga do 1000W Kompaktan paket, efikasan dizajn odvođenja toplote Paket bez indija pruža veću pouzdanost Makrokanalno vodeno hlađenje, bez posebnih zahtjeva za kvalitetom vode. Kako bi se sveobuhvatno poboljšale performanse i snaga poluvodičkih lasera velike snage, koristi se tehnologija dvostrane disipacije topline za optimizaciju upravljanja toplinom i termičkog dizajna vertikalnih snopova poluvodičkih lasera velike snage i uređaja s jednom šipkom, tako da snaga od 808 nm poluprovodničkih lasera sa jednom šipkom u režimu rada kontinuiranog talasa dostiže 100 W; snaga vertikalnih stekova od 808 nm od 20 bara dostiže 2000W. Općenito, imamo 760nm, 808nm, 976nm, 1064nm naslagani niz, može se proizvoljno upariti u dvotalasnu ili trovalnu dužinu, trovalni složeni niz je trenutno više na tržištu, kao što su 808nm, 1706nm kao što je podudaranje, , ili 760nm, 808nm, 976nm, 1064nm kao što je naša kompanija sa četiri talasne dužine. Takođe imamo, snaga je generalno od 300W do hiljada vati u rasponu od 500W, 600W, 800W, 1000W, 1200W itd.

Prvi korak u proizvodnji diodnog lasera s vertikalnim stackom je dizajniranje čipa prema željenoj funkciji i pretvaranje čipa u pločicu. Kako je oblatna više puta raspoređena po čipu, kada pogledamo završenu oblatu, možete vidjeti da postoji mnogo malih struktura nalik na rešetku, gdje je mala rešetka ekvivalentna čipu. Što je veći volumen čipa, to je manji broj čipova koji se može proizvesti po pločici, tehnologija elektroničkog pakiranja i hardverska struktura uređaja, tehnologija elektroničkog pakiranja pokriva širok raspon, a zatim priključeni čipovi i moduli kola karticu instaliranu na matičnu ploču. Uopšteno govoreći, cijeli proces se često naziva "pakovanjem" ili "montažom". Međutim, u industriji poluvodiča, pakovanje poluvodiča s diodnim laserskim nizom s vertikalnim stackom općenito uključuje samo procese isjeckanja pločica i pakiranja na nivou čipa.



Vertical Stack laserski niz može raditi kontinuirano ili u impulsnom režimu, što uglavnom zavisi od izbora načina rada i zahtjeva aplikacije. Continuous Wave Vertical Stack laserski niz može emitovati laser dugo vremena i stabilno, a njegova izlazna snaga je stabilna. Uobičajeni kontinualni poluvodički laserski niz talasnih dužina vertikalnog staka uključuje 808nm, 976nm, 1310nm, 1450nm, 1625nm, itd. Pulsni poluprovodnički laserski laserski niz s vertikalnim stakom u obliku impulsa, a njihova vršna snaga je obično mala, ali je njihova vršna snaga obično visoka. Uobičajene talasne dužine pulsnog poluvodičkog lasera uključuju 905 nm i 1550 nm, itd., sa vršnom snagom od oko desetine vati. Laserski impulsi mogu biti vrlo kratki, kao što je nivo "pikosekunde", što znači da je vrijeme impulsa reda pikosekundi, a 1 pikosekunda je jednaka jednom triliontinu sekunde (10E-12 sekundi). Kontinuirani izvor pumpe laserskog niza vertikalnog staka kontinuirano daje energiju i stvara laserski izlaz dugo vremena, čime se dobija kontinuirani laser. Izlazna snaga kontinuiranih lasera je općenito niska, što je pogodno za prilike koje zahtijevaju kontinuirani rad vertikalnog stack laserskog niza (kao što je laserska komunikacija, laserska hirurgija, itd.). Kontinuirani laseri također imaju prednosti. Nakon stabilizacije frekvencije, može se dobiti vrlo uska širina linije, koja se može koristiti za lasersko određivanje raspona i finu spektroskopiju.

1. Mikrokanalni vertikalni stack laserski niz - aktivni način hlađenja

Vodeni kanali Vertical Stack laserski niz i vodene trake na hladnjaku su vrlo blizu, općenito oko 0.15-0.2 mm, tako da je toplinski otpor mali, a efikasnost odvođenja topline visoka. Vertical Stack laserski niz monolitni uređaj ima visoku sposobnost snage (100W ili više za kontinuirani talasni rad i 700W za kvazi-kontinuirani rad na talasima). Osim toga, hladnjak laserskog niza Vertical Stack djeluje kao pozitivna elektroda i zahtijeva rashladnu vodu visokog kvaliteta kao što je deionizirana voda.

2. Makrokanalni vertikalni stack laserski niz rasipanje topline - aktivni način hlađenja

Priprema makro-kanalnog vertikalnog slagača laserskog niza hladnjaka može se pojednostaviti, a razmak između kanala za vodu i hladnjaka trake može biti nešto širi, obično više od 0.2 mm. Makro-kanalni vertikalni stack laserski niz vodenih kanala obično ima rupe ili specijalizirane strukture zuba dizajnirane da povećaju površinu razmjene. Strukture laserskog niza vertikalnog staka makro kanala kao što su moduli za depilaciju, DPL moduli i prstenaste šipke od 10,000-wata pripadaju ovoj kategoriji. Makrokanalni vertikalni stack laserski niz Rashladni elementi sa vodenim kanalima se obično ne koriste kao provodljivi mediji i ne zahtevaju veoma visok kvalitet.

1: Vertical Stack lasersko uklanjanje dlaka je neinvazivna moderna tehnologija za uklanjanje dlaka koja može sigurno, brzo i trajno ukloniti višak dlačica s tijela. Vertical Stack lasersko uklanjanje dlaka zasnovano je na teoriji selektivnog fototermalnog djelovanja, omogućavajući Vertical Stack laserskom nizu specifičnih valnih dužina da prodre u epidermu bez oštećenja epidermalnih folikula dlake. Melanin u osovini kose selektivno apsorbira energiju laserskog niza Vertical Stack, a folikuli dlake se zagrijavaju i koaguliraju i nekrotiziraju, a kosa više ne raste.

2: Pikosekundna popravka ožiljaka je metoda korištenja Vertical Stack laserskog niza za liječenje ožiljaka. Vertical Stack laserski niz oslobađa visokoenergetsko svjetlo za tretiranje područja ožiljka, što može efikasno ukloniti ožiljke, posvijetliti pigmentaciju i stimulirati regeneraciju kolagena.

3: Parodontalna bolest je kronična oralna bolest uzrokovana bakterijskom infekcijom. Vertical Stack laserski niz za liječenje parodontalne bolesti je vrlo jednostavan i brz. Zbog svog baktericidnog učinka, tretman laserskim nizom Vertical Stack može smanjiti broj bakterija koje obično ulaze u krv tokom operacije.

Ispravan metod upotrebe vertikalnog stack laserskog niza je: sočivo za oblikovanje vertikalnog stack laserskog niza je cilindrično sočivo. Površina ulazne površine laserskog niza Vertical Stack je manja od površine laserske izlazne površine kristala za vođenje svjetlosti. Kristal za vođenje svjetlosti je pravilna četverokutna prizma, a mala krajnja strana pravilne četverokutne prizme kristala za vođenje svjetlosti je u blizini izlaznog kraja poluvodičkog lasera. Ugao između struka bočne površine jednakokračnog trapeza i donje ivice pored laserskog sočiva je veći od 110 stepeni, što je vertikalno naslagani poluprovodnički laser. Bočna površina je presvučena punim reflektirajućim filmom. Uređaj za hlađenje uključuje metalno sjedište za hlađenje postavljeno izvan kristala za vođenje svjetlosti, a metalno rashladno sjedište je odvojivo montirano sa metalnom hladnom kompresijskom glavom koja se nalazi na kraju koji emituje svjetlost kristala za vođenje svjetlosti. Rashladni uređaj uključuje i rashladni uređaj za hlađenje metalnog rashladnog sjedišta. Metalno rashladno sjedalo je bakreno rashladno sjedište, metalna glava hladne kompresije vertikalnog stack laserskog niza je bakarna, a dužina i širina vanjske krajnje površine glave za hladnu kompresiju su, respektivno, veće od dužine i širine kraja za izlaz svjetlosti svjetlovodni kristal.

1: Održavanje vertikalnog stack laserskog niza hladnim

Drugi važan faktor je mogućnost kontrole temperature samog projektora, odnosno sistema hlađenja. Potrebno je efikasno hlađenje. Aktivni ciklusi hlađenja omogućavaju efikasnije odvođenje toplote. Pored hardvera, kada je temperatura okoline u mašinskoj prostoriji previsoka, izlazna snaga svetlosti se može automatski prilagoditi kako bi se izbeglo preopterećenje laserskog izvora svetlosti.

2: Snaga pogona laserskog niza vertikalnog staka

Snaga pogona laserskog niza vertikalnog staka je složeniji faktor. Što je veća snaga dnevnog rada, to je brža stopa propadanja. Na primjer, u okolini sa temperaturom mašinske sobe od 25 stepeni, ako laserski niz Vertical Stack uvijek radi sa 100% punom snagom, tada će nakon 30,000 sati rada, njegova svjetlina pasti na 80% početna maksimalna svjetlina.

CW vertikalni stack laserski niz, što se prevodi kao "Neprekidni talas", odnosi se na uređaje koji pružaju neprekidan laserski izlaz tokom rada. CW Vertical Stack laserski niz je poznat po nižoj vršnoj snazi ​​i višoj prosječnoj snazi. Prilikom izvođenja procesa podešavanja CW vertikalnog stack laserskog niza, postoji nekoliko ključnih parametara na koje se treba fokusirati, uključujući valni oblik snage, količinu defokusa, prečnik jezgre tačke i brzinu obrade. Precizno podešavanje ovih parametara je od suštinskog značaja za postizanje optimalnih rezultata obrade i obezbeđivanje visoke efikasnosti i kvaliteta laserskog procesa.

QCW Vertical Stack laserski niz diode lasera, ili "kvazi-kontinuirani talas" laseri, rade tako što emituju lasersko svjetlo u isprekidanom uzorku. Diodni laser s QCW vertikalnim stack laserskim nizom je koncentrisaniji, što znači da imaju veću gustoću energije, što rezultira većom penetracijom. U metalurgiji, ova distribucija energije stvara bazen taline u obliku "kola" veće dubine i širine, dajući QCW vertikalnom stack laserskom nizu diodnog lasera značajnu prednost u obradi visoko reflektirajućih legura, termički osjetljivih materijala i mikro-veza.



Šta je mikro kanal

Mikro kanal je vrsta diodnog laserskog bara za odvođenje topline. To je kao čovjek koji leži na ledu s površinom cijelog tijela da se ohladi. Možete vidjeti iz sljedećeg mikrokanalnog hladnjaka. Postoji nekoliko slojeva rupa za odvođenje topline. Dakle, sa načinom mikro kanala, diodni laserski stog može dobro raditi i bez problema sa gorenjem. Obično smo ovu vrstu hladnjaka uvozili iz Njemačke dobrog kvaliteta i plovnog puta sa velikom preciznošću.



Šta je makro kanal

Makro kanal je još jedan način za disipaciju topline diodnih laserskih šipki. To je kao čovjek koji stoji na ledu s površinom stopala koja se hladi. Ne može se porediti sa mikro kanalnim rashladnim sistemom. Ali i ova vrsta diodnog lasera s nekim rupama unutra za reciklažu vode. Vidite da su diodne laserske šipke montirane na veliku hrpu metala direktno prekrivenim bakrom. Ne mogu u potpunosti kontaktirati plovni put 100%. Dakle, hlađenje vodom nije lako. Takođe, ova vrsta slagača zahteva visoku struku da uradi i rupe za hlađenje, posebno za dizajn plovnog puta.
